板安装交流电源滤波器

板安装交流电源滤波器

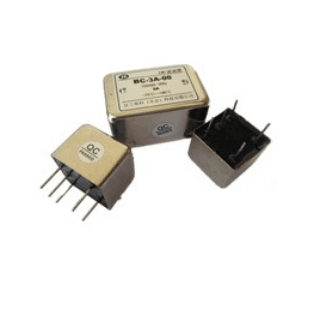

AC power filters with for PCB mounting
czj

产品特点

插针式PCB板安装，结构紧凑，性价比高。
可按不同性能，工作电流，电压，外形尺寸和端接方式等要求定制

 Features

 PCB mounting, Very compact and high performance/cost ratio .

Customization design for different requirements such as performance,rated current,rated viltage,shape dimention and termination methods

使用场合

用于各种电力电子设备，电子测量仪器

 Application

For electronic equipments and measuring instruments

技术参数 Technical Data

额定电压(Rated Voltage) 250/115VAC
工作频率Operating Frequency 50/60Hz
耐压试验Test Voltage 线—线  L―L 1450VDC 1min
线—地  L―G 1500VAC 1min
温度范围Temperature range -25–+85℃
型号 电流(A) 外形

尺寸

图号

原理电路

图号

插入损耗（dB） 共模/差模 （CM/DM）
测试频率(MHz)
0.10 0.15 0.5 1.0 5.0 10 20 30
AA-1A-00 1 A A 22/10 23/12 37/30 45/42 51/52 56/56 62/56 65/60
AA-3A-00 3 A A 20/8 21/9 35/21 45/38 51/46 56/51 62/56 65/60
AA-6A-00 6 A A 12/5 13/6 28/18 35/23 49/38 50/46 51/51 55/56
NA-1A-00 1 N A 22/10 23/12 37/30 45/42 51/52 56/56 62/56 65/60
NA-3A-00 3 N A 20/8 21/9 35/21 45/38 51/46 56/51 62/56 65/60
NA-6A-00 6 N A 12/5 13/6 28/18 35/23 49/38 50/46 51/51 55/56
BC-1A-00 1 BZ C 38/55 40/52 65/63 72/65 65/64 63/64 72/62 80/65
BC-3A-00 3 BZ C 30/42 30/40 41/50 60/62 66/60 64/56 62/52 60/56
BD-1A-00 1 BZ D 46/24 52/30 72/70 78/76 80/79 72/70 68/68 68/66
BD-3A-00 3 BZ D 24/20 36/26 56/32 66/68 78/76 76/76 73/72 72/73

— 共模（CM）,— 差模（DM）  CM/DM

50Ω测量系统,GB7343/CISPR NO.17出版物  Measured in 50 ohm system ,as GB7343 or CISPR NO.17

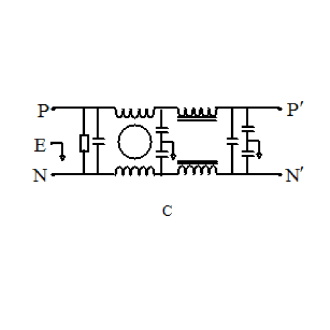

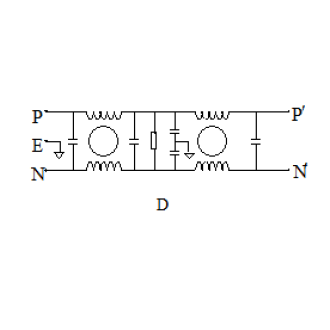

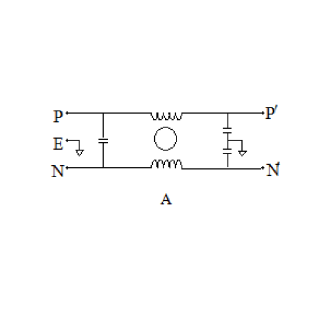

电路原理图–

Electrical Schematics

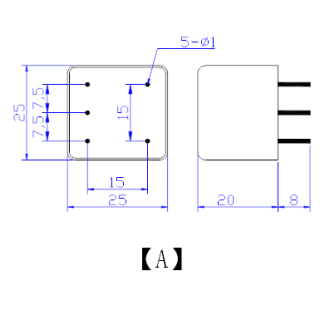

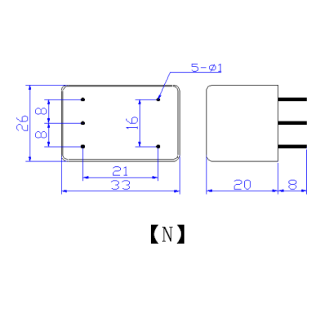

外形尺寸

Housing and Dimensions

安装提示：
1 安装位置：滤波器安装的最佳位置应在电源线入口处，以缩短输入线在机箱内的长度，减少辐射干扰的空间耦合；
2 接地：滤波器的接地必须良好。对于金属外壳的滤波器，外壳必须与设备机箱进行低阻抗连接，即外壳必须与机箱面板面导电接触，并接好地线；
3 滤波器输入端和输出端的布线：滤波器的输入线、输出线必须拉开距离，切忌并行走线，以避免输入线缆和输出线缆间发生耦合而旁路了滤波器，造成滤波器失效。
