交流单相浪涌抑制滤波器(防雷滤波器)
Power filters with surge suppression
产品特点 Features
针对雷击浪涌脉冲的频谱分布特性而设计,含共模及差模浪涌冲击抑制电路,能实现对浪涌尖锋干扰的有效抑制;
一级共模一级差模滤波电路,优异的共模、差模电磁干扰抑制特性;
克服单一浪涌抑制器对高频浪涌抑制性能欠佳的缺陷,进一步降低残压值,实现对浪涌侵入波的理想抑制;含电压钳位电路,如所用设备需进行绝缘耐压试验,请慎重选用;
可按不同性能,工作电流,电压,外形尺寸和端接方式等要求定制 。
技术参数 Technical Data
额定电压 Rated Voltage
|
250VAC(可按客户需求定制)
|
工作频率 Operating Frequency
|
50/60Hz
|
耐压试验
|
线―线(L―N):按客户需求
|
线―地(L/N―G):按客户需求
|
产品类别
|
工业级
|
温度范围
|
-25℃―+85℃
|
型号 modle
|
额定电流
Rated Current(A)
|
外形尺寸图号
|
耐冲击电流
(8/20μs)
|
端接方式
Termination methods
|
最大漏电流
Leakagecurrent(mA)
|
输入
Input
|
输出
Output
|
FLDC-1A-40
|
1
|
D
|
按客户需求
|
螺栓
|
螺栓
|
按客户需求
|
FLDC-3A-40
|
3
|
D
|
螺栓
|
螺栓
|
FLPC-3A-41
|
3
|
P
|
螺栓
|
螺栓
|
FLPC-6A-41
|
6
|
P
|
螺栓
|
螺栓
|
FLPC-10A-41
|
10
|
P
|
螺栓
|
螺栓
|
FLEC-10A-40
|
10
|
E
|
螺栓
|
螺栓
|
FLSC-10A-41
|
10
|
S
|
螺栓
|
螺栓
|
FLSC-20A-41
|
20
|
S
|
螺栓
|
螺栓
|
FLFC-30A-40
|
30
|
F
|
螺栓
|
螺栓
|
FLGC-50A-40
|
50
|
G
|
螺栓
|
螺栓
|
插入损耗 Insertion Loss in dB
型 号
|
插入损耗(dB) 共模/差模 (CM/DM)
|
频率(MHz)
|
0.01
|
0.05
|
0.10
|
0.15
|
0.50
|
1.0
|
5.0
|
10
|
20
|
30
|
FLDC-1A-40
|
8/6
|
20/19
|
40/24
|
45/32
|
75/53
|
76/75
|
70/74
|
70/66
|
69/65
|
62/55
|
FLDC-3A-40
|
12/10
|
24/25
|
42/31
|
51/43
|
76/61
|
78/76
|
71/75
|
72/68
|
61/62
|
62/60
|
FLPC-3A-41
|
15/12
|
24/26
|
46/38
|
56/51
|
76/75
|
78/78
|
72/74
|
72/65
|
66/63
|
61/58
|
FLPC-6A-41
|
10/8
|
23/20
|
28/32
|
30/40
|
41/72
|
56/73
|
76/76
|
62/68
|
60/65
|
60/61
|
FLPC-10A-41
|
9/7
|
22/20
|
26/32
|
30/40
|
41/72
|
56/73
|
76/76
|
62/68
|
60/65
|
60/61
|
FLEC-10A-40
|
12/8
|
29/35
|
36/53
|
40/51
|
65/69
|
72/73
|
78/76
|
62/68
|
63/65
|
62/62
|
FLSC-10A-41
|
12/8
|
29/35
|
36/53
|
40/51
|
65/69
|
72/73
|
78/76
|
62/68
|
63/65
|
62/62
|
FLSC-20A-41
|
10/9
|
24/37
|
27/40
|
28/39
|
41/50
|
60/64
|
65/61
|
65/61
|
62/56
|
58/56
|
FLFC-30A-40
|
6/5
|
18/16
|
32/26
|
42/32
|
75/53
|
76/75
|
72/74
|
70/66
|
65/61
|
59/55
|
FLGC-50A-40
|
12/8
|
29/35
|
36/53
|
40/51
|
65/69
|
72/73
|
78/76
|
62/68
|
63/65
|
62/62
|

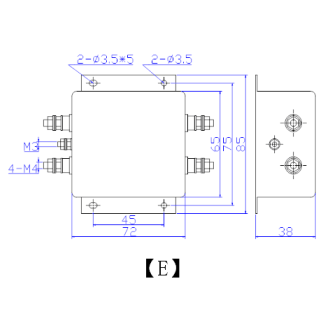

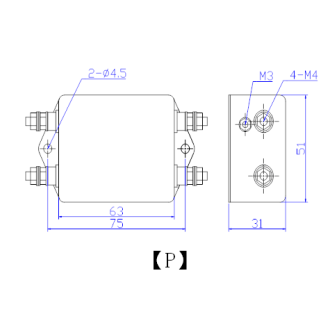

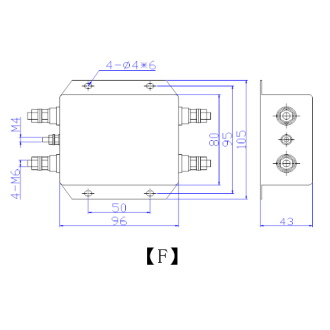

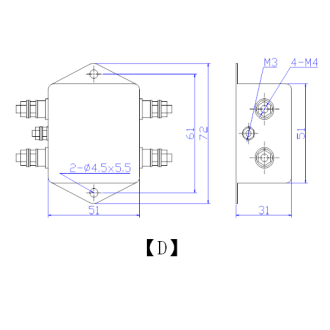

外形尺寸 Shape dimensionCM/DM 共模(CM),— 差模(DM)
50Ω测量系统,GB7343/CISPR NO.17出版物 Measured in 50 ohm system ,as GB7343 or CISPR NO.17
安装提示:
1 安装位置:滤波器安装的最佳位置应在电源线入口处,以缩短输入线在机箱内的长度,减少辐射干扰的空间耦合;
2 接地:滤波器的接地必须良好。对于金属外壳的滤波器,外壳必须与设备机箱进行低阻抗连接,即外壳必须与机箱面板面导电接触,并接好地线;
3 滤波器输入端和输出端的布线:滤波器的输入线、输出线必须拉开距离,切忌并行走线,以避免输入线缆和输出线缆间发生耦合而旁路了滤波器,造成滤波器失效。
|
