产品特点
▲ 共模和差模电感均采用新型软磁材料。
▲ 泄漏电流小。
▲ 体积小,重量轻,低频性能好。
|
Features
▲ New type soft ferrites in CM and DM inductors.
▲ Lower leakage current.
▲ Compact, light weight and good low frequency performance.
|
技术指标
▲ 额定电压: 440VAC
▲ 工作频率: 50/60Hz
▲ 泄漏电流:< 2.0 mA(@250VAC/50Hz)
▲ 测试电压:
线—线:1450VDC,一分钟
线—地:1500VAC,一分钟
▲工作温度:-25℃~+85℃
|
Specification
▲ Rated Voltage: 440VAC
▲ Line Frequency: 50/60Hz
▲Leakage Current:<2.0 mA(@250VAC/50Hz)
▲ Test Voltage:
Line—Line: 1450VDC,1 min.
Line—Ground: 1500VAC,1 min.
▲ Temperature Range: -25℃~+85℃
|
应用场合
适用于需要三相供电的电力电子设备。如开关电源,UPS,通讯设备,医疗设备、变频器和电力驱动设备。
|
Application
Designed for 3-phase power supply systems and suited for Switching-mode power supply, UPS, communication system,medical equipments ,inverters and power driving systems.
|
交流三相滤波器参数表
Three phase Filter Parameter List
型号
|
额定
电流
(A)
|
外形尺寸
图号
|
原理电路
图号
|
插入损耗(dB) 共模/差模 (CM//DM)
|
测试频率(MHz)
|
0.01
|
0.05
|
0.10
|
0.15
|
0.5
|
1.0
|
5.0
|
10
|
20
|
30
|
EJL-10A-40
|
10
|
E3
|
J
|
13/5
|
19/10
|
21/15
|
22/20
|
36/37
|
41/56
|
63/61
|
63/63
|
56/56
|
51/52
|
EKL-6A-40
|
6
|
E3
|
K
|
17/23
|
25/30
|
30/31
|
31/33
|
40/50
|
55/55
|
60/60
|
63/63
|
60/62
|
58/62
|
EKL-10A-40
|
10
|
E3
|
K
|
15/23
|
23/29
|
27/31
|
28/33
|
38/48
|
51/53
|
62/57
|
63/63
|
58/62
|
56/62
|
FJL-20A-40
|
20
|
F3
|
J
|
11/8
|
19/18
|
24/24
|
37/30
|
39/45
|
48/53
|
69/71
|
65/65
|
64/64
|
58/57
|
FKL-20A-40
|
20
|
F3
|
K
|
13/19
|
24/30
|
28/34
|
30/36
|
39/45
|
48/53
|
52/57
|
63/63
|
62/62
|
58/58
|
GJL-50A-40
|
50
|
G3
|
J
|
13/5
|
19/10
|
21/15
|
22/20
|
36/37
|
41/56
|
63/61
|
63/63
|
56/56
|
51/52
|
GKL-40A-40
|
40
|
G3
|
K
|
16/11
|
24/23
|
31/24
|
34/30
|
39/47
|
61/64
|
74/74
|
74/74
|
72/72
|
68/68
|
HKL-50A-40
|
50
|
H3
|
K
|
11/17
|
16/22
|
19/25
|
22/27
|
40/42
|
55/55
|
76/76
|
76/76
|
63/63
|
68/66
|
ZKL-100A-40
|
100
|
Z3
|
K
|
16/11
|
24/23
|
31/24
|
34/30
|
39/47
|
61/64
|
74/74
|
74/74
|
72/72
|
68/68
|
ZKL-200A-40
|
200
|
Z3
|
K
|
9/9
|
14/24
|
16/28
|
17/33
|
25/35
|
35/33
|
57/55
|
60/63
|
54/36
|
29/33
|
— 共模(CM),— 差模(DM) CM/DM
50Ω测量系统,GB7343/CISPR NO.17出版物 Measured in 50 ohm system ,as GB7343 or CISPR NO.17。
电路原理图
Electrical Schematics

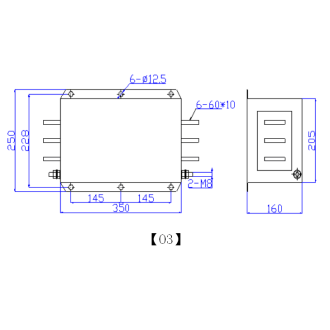

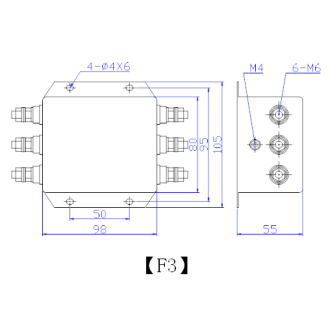

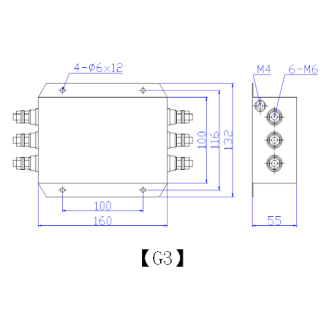

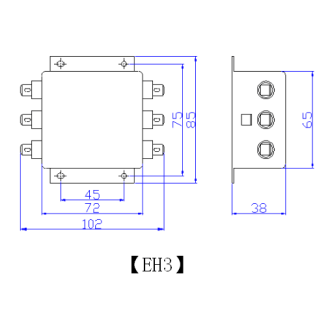

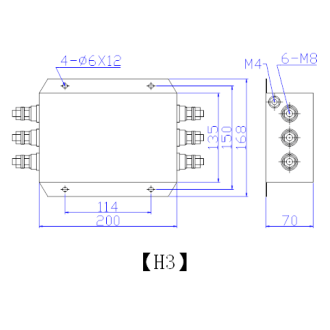

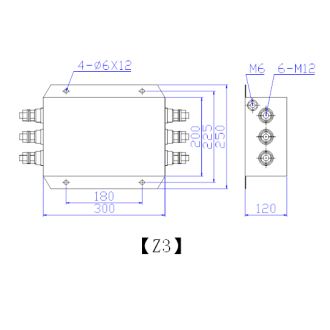

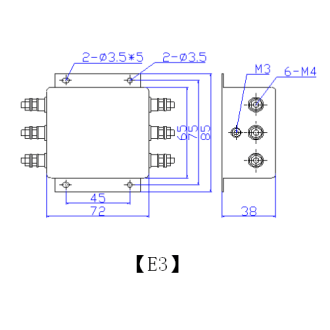

外形尺寸
Housing and Dimensions
安装提示:
1 安装位置:滤波器安装的最佳位置应在电源线入口处,以缩短输入线在机箱内的长度,减少辐射干扰的空间耦合;
2 接地:滤波器的接地必须良好。对于金属外壳的滤波器,外壳必须与设备机箱进行低阻抗连接,即外壳必须与机箱面板面导电接触,并接好地线;
3 滤波器输入端和输出端的布线:滤波器的输入线、输出线必须拉开距离,切忌并行走线,以避免输入线缆和输出线缆间发生耦合而旁路了滤波器,造成滤波器失效。
|
